Ruftaster Infrarot
Artikelnummer: 1960-2D-RTIR
1703-w-RTIR

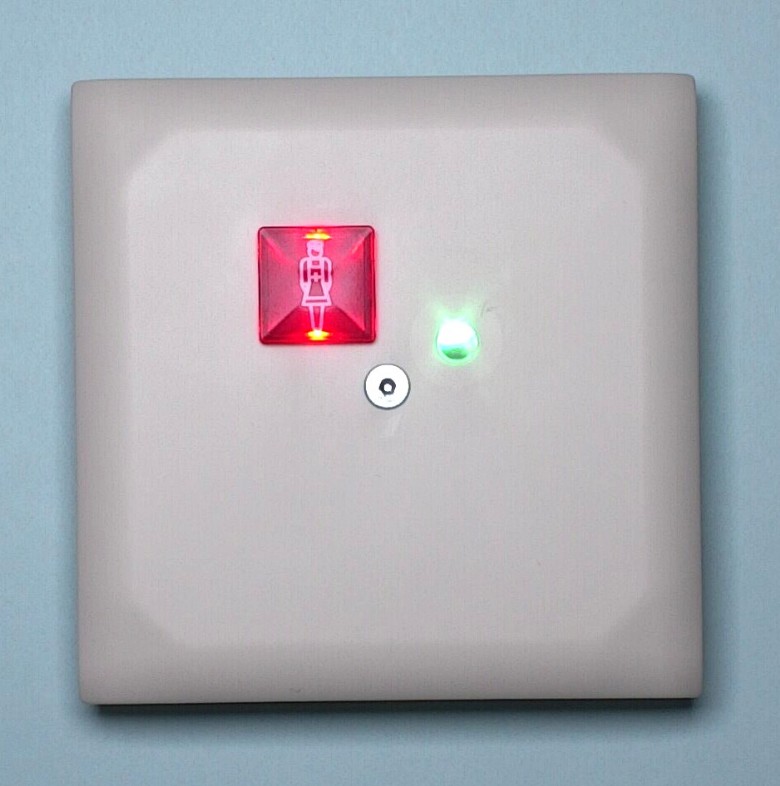

Taster mit antimikrobieller Abdeckplatte im Format 80x80mm, Reinweiß ähnlich RAL 9010, seidenmatt.
Zum Setzen von Anwesenheiten und Auslösen bzw. Abstellen von Rufereignissen.
Adresse durch DIP-Schalter einstellbar. Rufart basierend auf Einstellungen des zugehörigen M9 oder TSM9.
Ansteuerung und Versorgung durch 2-Draht-Zimmerbus.

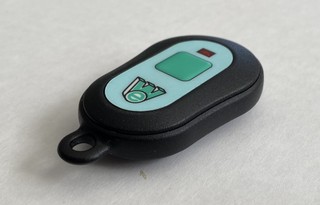

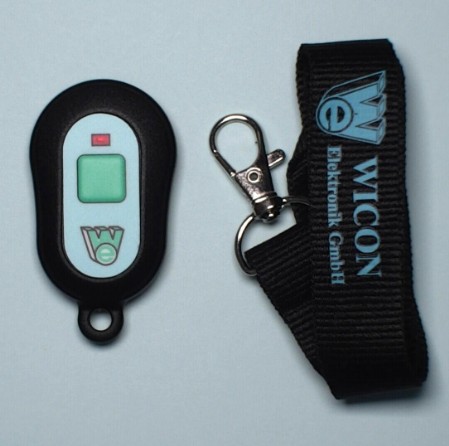

Anschlüsse steckbar. Setzen der Anwesenheit und Abstellung erfolgen mittels Infrarot-Handsender.
Mit Beruhigungs- bzw. Findelicht und Piezosignalgeber.
Für Auf-/Unterputz-, Brüstungskanal-Installation.
Elektrische Daten:
Betriebsspannung: 12 V DC
Leistungsaufnahme: 48 mW
Konstruktive Daten:
· für Auf-/Unterputz-, Brüstungskanal-Installation in Standard UP-Dosen
· inkl. Zentralplatte im Gerätestandardmaß 50x50 mm
· passend z.B. Berker S1
· Farbe polarweiß Ähnlich RAL 9010

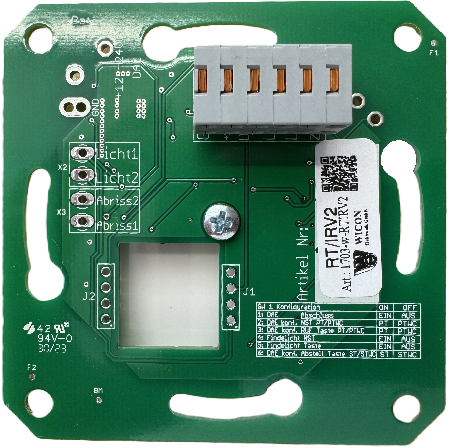

Konfiguration des Dip-Schalters:
Mit Hilfe des Dip Schalters kann der Taster auf verschiedenste Weisen konfiguriert werden. Es folgt eine Übersicht der
Schalter und die zugehörigen Funktionen:
Schalter und die zugehörigen Funktionen:
1
ON
Schaltet einen Abschlusswiderstand in Höhe von 27 kOhm auf den DAE des Zimmers
OFF
Schaltet keinen Abschlusswiderstand auf den DAE des Zimmers
2
ON
Keine Funktion
OFF
Keine Funktion
3
ON
Stellt ein, dass der Taster selbst bei Betätigung die ID PT1 (Ruf aus Zimmer) sendet
OFF
Stellt ein, dass der Taster selbst bei Betätigung die ID PTWC (Ruf aus WC) sendet
4
ON
Keine Funktion
OFF
Keine Funktion
5
ON
Stellt das Findelicht für den Taster an
OFF
Stellt das Findelicht für den Taster aus
6
ON
Stellt ein, dass der Taster bei Betätigung der grünen Taste die ID ST (Schwester im Zimmer) sendet
OFF
Stellt ein, dass der Taster bei Betätigung der grünen Taste die ID STWC (Schwester im WC) sendet
Technische Daten:
UP-Ausführung zum Einbau in Schalterdose
incl. Zentralplatte im Gerätestandardmaß 50x50mm, Farbe weiß.
