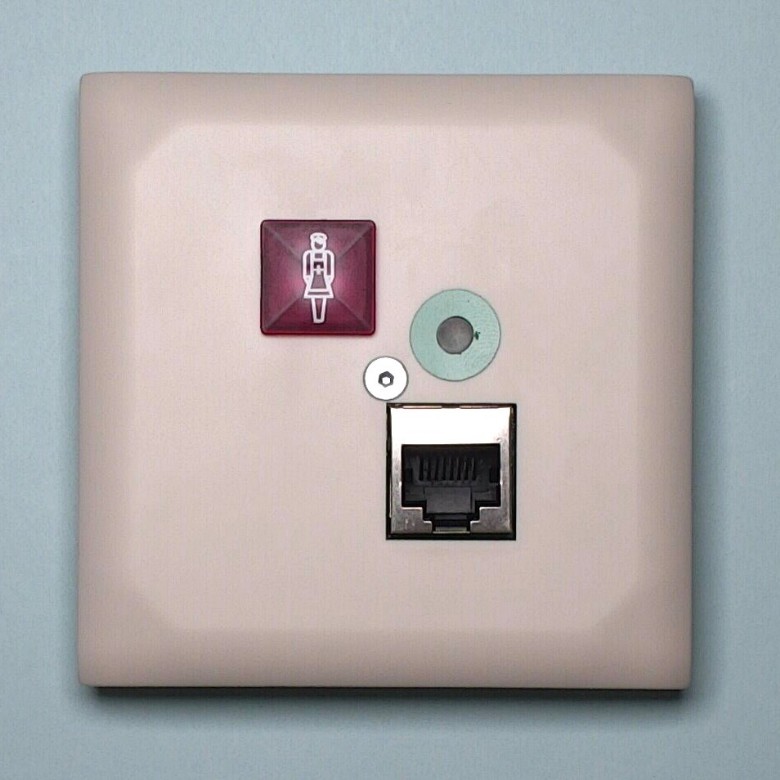

Ruftaster Infrarot Nebensteck
Artikelnummer: 1961-2D-RTNSTIR
Ein Taster und ein Steckanschluss mit antimikrobieller Abdeckplatte im Format 80x80mm, Reinweiß ähnlich RAL 9010, seidenmatt.
Zum Setzen von Anwesenheiten und Auslösen bzw. Abstellen von Rufereignissen inklusive Steckanschluss für eine externe Rufmöglichkeit mit RJ45-Stecker.
Adresse durch DIP-Schalter einstellbar. Rufart basierend auf Einstellungen des zugehörigen M9 oder TSM9.
Ansteuerung und Versorgung durch 2-Draht-Zimmerbus.

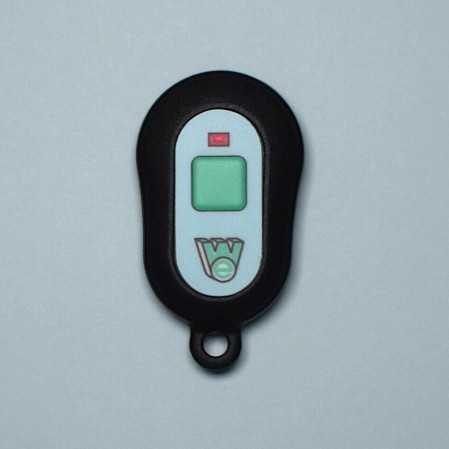

Anschlüsse steckbar. Setzen der Anwesenheit und Abstellung erfolgen mittels Infrarot-Handsender.

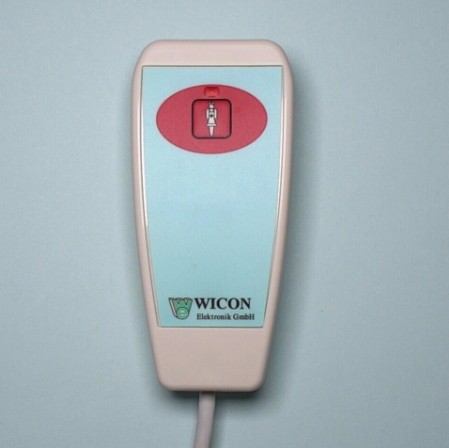

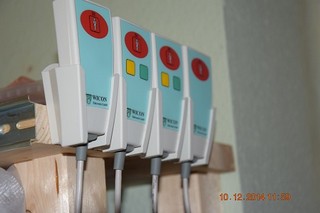

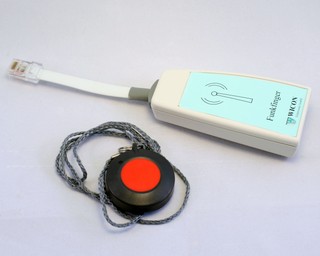

Mit Beruhigungs- bzw. Findelicht und Piezosignalgeber und Steckanschluss geeignet für Birntaster, Rufmatten, Funkfinger und Weitere.
Für Auf-/Unterputz-, Brüstungskanal-Installation.
Technische Daten:
UP-Ausführung zum Einbau in Schalterdose
incl. Zentralplatte im Gerätestandardmaß 50x50mm, Farbe weiß.
Leistungsmerkmale:
- Zwei Taster und ein Steckanschluß in Universal-Abdeckplatte (mit Symbolaufdruck)
- zum Auslösen bzw. zum Abstellen von Notrufen und zur Anwesenheitsquittierung, sowie Steckanschluß für einen Birntaster mit RJ-45-Stecker zum Auslösen von Notrufen,
- Anschlüsse steckbar,
- mit Beruhigungs- bzw. Findelicht sowie mit Erinnerungslicht,
- mit Piezosignalgeber,
- für Auf-/Unterputz-, Brüstungskanal-Installation
Elektrische Daten:
Betriebsspannung: 12 V DC
Leistungsaufnahme: 48 mW
Konstruktive Daten:
· für Auf-/Unterputz-, Brüstungskanal-Installation in Standard UP-Dosen
· inkl. Zentralplatte im Gerätestandardmaß 50x50 mm
· passend z.B. Berker S1
· Farbe polarweiß, Ähnlich RAL 9010
Konfiguration des Dip-Schalters:
Mit Hilfe des Dip Schalters kann der Taster auf verschiedenste Weisen konfiguriert werden. Es folgt eine Übersicht der
Schalter und die zugehörigen Funktionen:
Mit Hilfe des Dip Schalters kann der Taster auf verschiedenste Weisen konfiguriert werden. Es folgt eine Übersicht der
Schalter und die zugehörigen Funktionen:
1
ON
Schaltet einen Abschlusswiderstand in Höhe von 27 kOhm auf den DAE des Zimmers
OFF
Schaltet keinen Abschlusswiderstand auf den DAE des Zimmers
2
ON
Stellt ein, dass der Nebensteckkontakt bei Auslösung über ein angeschlossenes Gerät die ID PT1 (Ruf aus Zimmer) sendet
OFF
Stellt ein, dass der Nebensteckkontakt bei Auslösung über ein angeschlossenes Gerät die ID PTWC (Ruf aus WC) sendet
3
ON
Stellt ein, dass der Taster bei Betätigung der roten Taste die ID PT1 (Ruf aus Zimmer) sendet
OFF
Stellt ein, dass der Taster bei Betätigung der roten Taste die ID PTWC (Ruf aus WC) sendet
4
ON
Stellt das Findelicht für angeschlossene Geräte am Nebensteckkontakt an
OFF
Stellt das Findelicht für angeschlossene Geräte am Nebensteckkontakt aus
5
ON
Stellt das Findelicht für den Taster an
OFF
Stellt das Findelicht für den Taster aus
6
ON
Stellt ein, dass der Taster bei Betätigung der grünen Taste die ID ST (Schwester im Zimmer) sendet
OFF
Stellt ein, dass der Taster bei Betätigung der grünen Taste die ID STWC (Schwester im WC) sendet
Achtung:
Es ist wichtig zu beachten, dass normale Rufe im Zimmer nur dann abgestellt/quittiert werden können, wenn die Kennung ST gesendet wird. Die Kennung STWC kann lediglich die Rufarten Ruf aus WC und Notruf aus WC abstellen. Es wird daher empfohlen die Kennung STWC nur dann zu aktivieren, wenn der Taster explizit zum Abstellen von Rufen aus WC oder Bad genutzt werden soll.
Es ist wichtig zu beachten, dass normale Rufe im Zimmer nur dann abgestellt/quittiert werden können, wenn die Kennung ST gesendet wird. Die Kennung STWC kann lediglich die Rufarten Ruf aus WC und Notruf aus WC abstellen. Es wird daher empfohlen die Kennung STWC nur dann zu aktivieren, wenn der Taster explizit zum Abstellen von Rufen aus WC oder Bad genutzt werden soll.
