Zugtaster Infrarot
Artikelnummer: 1912-2D-ZTIR

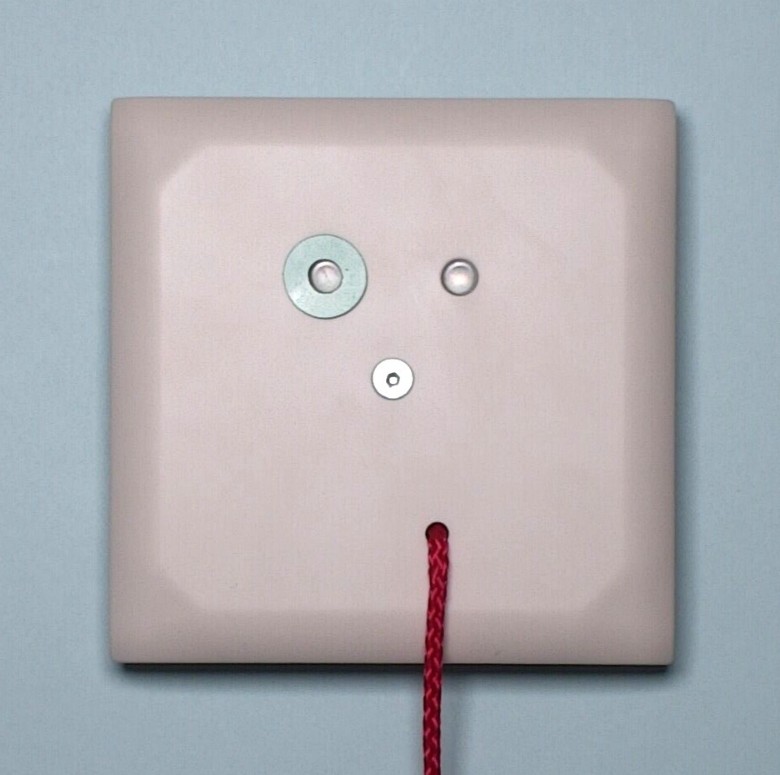

Taster in Universal-Abdeckplatte polarweiß, glänzend.
Zum Auslösen und Abstellen von Rufereignissen aus sanitären Einrichtungen sowie zum Setzen der Anwesenheit.
Adresse durch DIP-Schalter einstellbar. Rufart basierend auf Einstellungen des zugehörigen M9 oder TSM9.
Ansteuerung und Versorgung durch 2-Draht-Zimmerbus.
Anschlüsse Steckbar. Setzen der Anwesenheit und Abstellung erfolgen mittels Infrarot-Handsender.
Mit einstellbarer Zugkordel (rot 3m) inklusive Strangulationsschutz (Abriss bei 7kg±2kg).
mit Beruhigungs- bzw. Findelicht und Piezosignalgeber.
Für Auf-/Unterputz-, Brüstungskanal-Installation
Zugtaster mit Infrarotempfänger in Universal-Abdeckplatte polarweiß, glänzend und Zugkordel (rot 2,2m) zum Auslösen von Notrufen aus sanitären Einrichtungen,
Strangulationsschutz (Abriss bei 7kg±2kg),
incl. elektr. Identelement durch Jumper als PT1 oder PTWC konfigurierbar, Anschlüsse schraubbar,
mit Beruhigungs- bzw. Findelicht,
IR Empfänger durch Jumper als ST oder STWC konfigurierbar,
mit Piezosignalgeber und Anwesenheitslicht,
für Auf-/Unterputz-Installation
incl. elektr. Identelement durch Jumper als PT1 oder PTWC konfigurierbar, Anschlüsse schraubbar,
mit Beruhigungs- bzw. Findelicht,
IR Empfänger durch Jumper als ST oder STWC konfigurierbar,
mit Piezosignalgeber und Anwesenheitslicht,
für Auf-/Unterputz-Installation
Elektrische Daten:
Betriebsspannung: 12 V DC
Leistungsaufnahme: 12 mW
Konstruktive Daten:
· für Auf-/Unterputz-, Brüstungskanal-Installation in Standard UP-Dosen
· inkl. Zentralplatte im Gerätestandardmaß 50x50 mm
· passend z.B. Berker S1
· Farbe polarweiß, Ähnlich RAL 9010

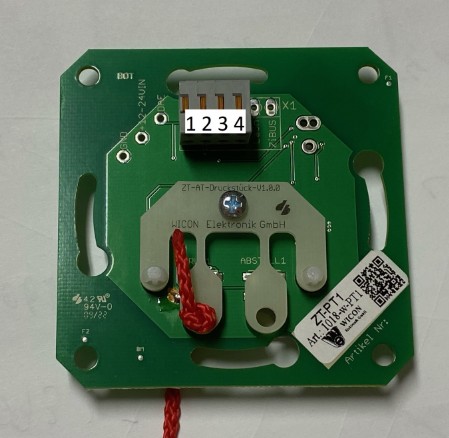

Konfiguration des Dip-Schalters:
Mit Hilfe des Dip Schalters kann der Taster auf verschiedenste Weisen konfiguriert werden. Es folgt eine Übersicht der
Schalter und die zugehörigen Funktionen:
Mit Hilfe des Dip Schalters kann der Taster auf verschiedenste Weisen konfiguriert werden. Es folgt eine Übersicht der
Schalter und die zugehörigen Funktionen:
1
ON
Schaltet einen Abschlusswiderstand in Höhe von 27 kOhm auf den DAE des Zimmers
OFF
Schaltet keinen Abschlusswiderstand auf den DAE des Zimmers
2
ON
Stellt ein, dass der Taster bei Betätigung der Ruftaste die ID PT1 (Ruf aus Zimmer) sendet
OFF
Stellt ein, dass der Taster bei Betätigung der Ruftaste die ID PTWC (Ruf aus WC) sendet
3
ON
Keine Funktion
OFF
Keine Funktion
4
ON
Stellt ein, dass der Taster bei Betätigung per Infrarot die ID ST (Schwester im Zimmer) sendet
OFF
Stellt ein, dass der Taster bei Betätigung per Infrarot die ID STWC (Schwester im WC) sendet
1912-2D-ZTIR
Zugtaster werden als Ruf-Auslöseeinrichtungen vorrangig in Bädern/WCs oder anderen sanitären Einrichtungen eingesetzt. Die Auslösung des Rufes erfolgt durch Ziehen an der roten Zugschnur.
