Zug-Abstelltaster
Artikelnummer: 1907-2D-ZT

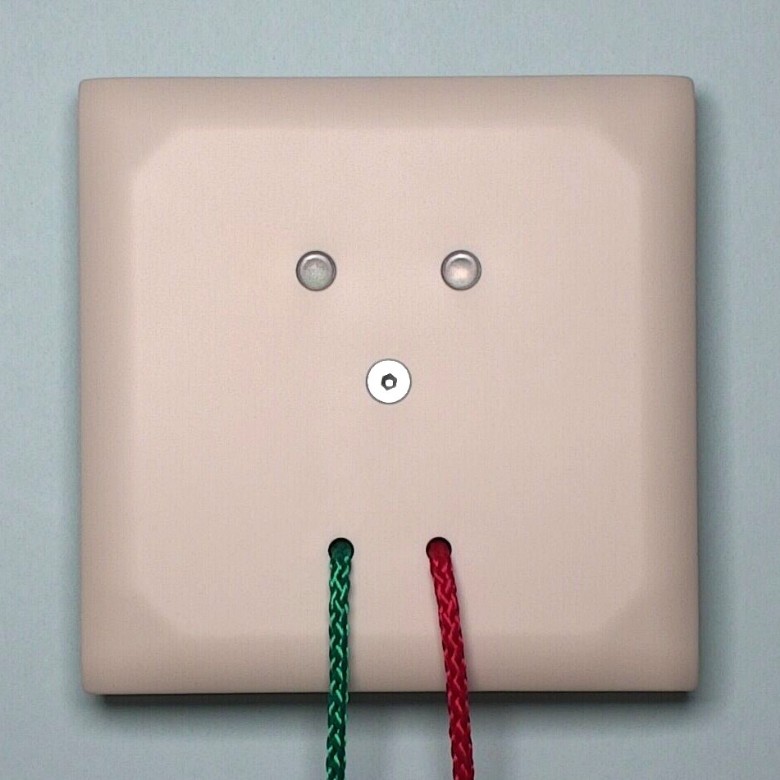

Der Zug-Anwesenheit-/Abstelltaster vereint die Funktion eines Zugtasters mit der eines Anwesenheit-/Abstelltasters.
Rote Zugschnur
Die Auslösung des Rufes erfolgt durch Ziehen an der roten Zugschnur. Die Quittierung des Auslösebefehls erfolgt durch aufleuchten eines roten Beruhigungslichtes im Taster.
Grüne Zugschnur
Dient zur Anwesenheitsmeldung des Personals, zur Vorbereitung des Notrufes und zur Abstellung des Rufes.
Die Quittierung des Auslösebefehls erfolgt durch aufleuchten eines grünen Erinnerungslichtes im Taster. Bei gesetzter Anwesenheit erhält der Anwesenheits/Abstelltaster bei anliegenden Rufen innerhalb des Organisationsbereiches eine Rufnachsendung mittels eines akustischen Signales.
Rote Zugschnur
Die Auslösung des Rufes erfolgt durch Ziehen an der roten Zugschnur. Die Quittierung des Auslösebefehls erfolgt durch aufleuchten eines roten Beruhigungslichtes im Taster.
Grüne Zugschnur
Dient zur Anwesenheitsmeldung des Personals, zur Vorbereitung des Notrufes und zur Abstellung des Rufes.
Die Quittierung des Auslösebefehls erfolgt durch aufleuchten eines grünen Erinnerungslichtes im Taster. Bei gesetzter Anwesenheit erhält der Anwesenheits/Abstelltaster bei anliegenden Rufen innerhalb des Organisationsbereiches eine Rufnachsendung mittels eines akustischen Signales.
Die rote Zugschnur sollte bis kurz über den Boden geführt werden, während dessen die grüne Zugschnur nur bis zur erreichbaren Höhe für das Pflegepersonal gehen sollte, um eine Fehlerhafte Bedienung durch Pflegebedürftige zu vermeiden.
Technische Daten:
UP-Ausführung zum Einbau in Schalterdose
incl. Zentralplatte im Gerätestandardmaß 50x50mm, Farbe weiß.
Leistungsmerkmale:
Zugtaster werden als Ruf-Auslöseeinrichtungen vorrangig in Bädern/WCs oder anderen sanitären Einrichtungen eingesetzt. Die Auslösung des Rufes erfolgt durch Ziehen an der roten Zugschnur.
Über die grüne Zugschnur kann der Ruf abgestellt bzw. eine Anwesenheit gesetzt werden. Die Rufnachsendung erfolgt akustisch über einen Piezo Signalgeber.
Über ein DIP-Switch kann zwischen WC- und Zimmerkonfiguration der Taster gewechselt werden.
Weitere Merkmale:
- inklusive elektrischem Identelement
- mit Beruhigungslicht
- Länge der roten Schnur ca. 3 m
- Länge der grünen Schnur ca. 1 m
- Abriss der Schnüre bei 7 kg ± 2 kg
- Schnüre können bei Bedarf, durch Kordelende, gekürzt werden
Zugtaster werden als Ruf-Auslöseeinrichtungen vorrangig in Bädern/WCs oder anderen sanitären Einrichtungen eingesetzt. Die Auslösung des Rufes erfolgt durch Ziehen an der roten Zugschnur.
Über die grüne Zugschnur kann der Ruf abgestellt bzw. eine Anwesenheit gesetzt werden. Die Rufnachsendung erfolgt akustisch über einen Piezo Signalgeber.
Über ein DIP-Switch kann zwischen WC- und Zimmerkonfiguration der Taster gewechselt werden.
Weitere Merkmale:
- inklusive elektrischem Identelement
- mit Beruhigungslicht
- Länge der roten Schnur ca. 3 m
- Länge der grünen Schnur ca. 1 m
- Abriss der Schnüre bei 7 kg ± 2 kg
- Schnüre können bei Bedarf, durch Kordelende, gekürzt werden

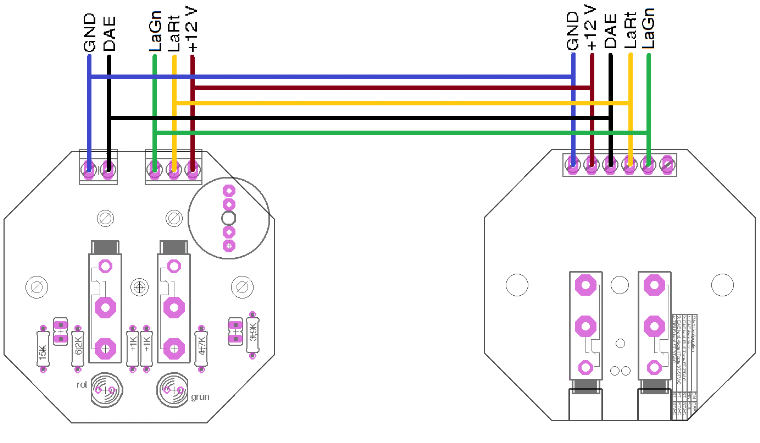

Elektrische Daten:
Betriebsspannung: 12 V DC
Leistungsaufnahme: 12 mW

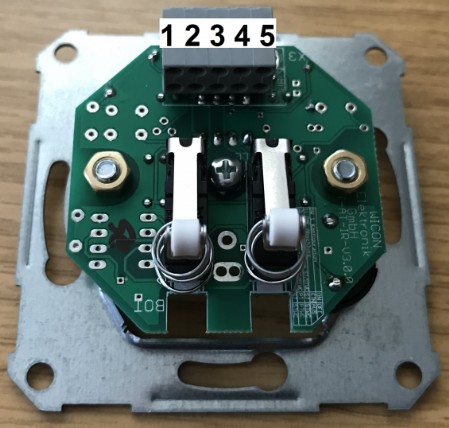

Konstruktive Daten:
· für Auf-/Unterputz-, Brüstungskanal-Installation in Standard UP-Dosen
· inkl. Zentralplatte im Gerätestandardmaß 50x50 mm
· passend z.B. Berker S1
· Farbe polarweiß, Ähnlich RAL 9010
Konfiguration des Dip-Schalters:
Mit Hilfe des Dip Schalters kann der Taster auf verschiedenste Weisen konfiguriert werden. Es folgt eine Übersicht der
Schalter und die zugehörigen Funktionen:
Mit Hilfe des Dip Schalters kann der Taster auf verschiedenste Weisen konfiguriert werden. Es folgt eine Übersicht der
Schalter und die zugehörigen Funktionen:
1
ON
Schaltet einen Abschlusswiderstand in Höhe von 27 kOhm auf den DAE des Zimmers
OFF
Schaltet keinen Abschlusswiderstand auf den DAE des Zimmers
2
ON
Stellt ein, dass der Taster bei Betätigung der Ruftaste die ID PT1 (Ruf aus Zimmer) sendet
OFF
Stellt ein, dass der Taster bei Betätigung der Ruftaste die ID PTWC (Ruf aus WC) sendet
3
ON
Beim Betätigen des grünen Zugtasters wird die Kennung ST gesendet (Schwester im Zimmer)
OFF
Beim Betätigen des grünen Zugtasters wird die Kennung STWC gesendet (Schwester im WC)
4
ON
Keine Funktion
OFF
Keine Funktion
1907-2D-ZT
