Beschreibung WC-Notruf - Wicon Elektronik GmbH

Das behinderten WC-Set1 besteht aus:

- Behinderten WC Steuerung (4410-w-BHWCSTGW)
- Doppelzugtaster ZT/AT        (1013-w-PT1)
- Netzteil UP                           (4055-w-UPNT)

Die Steuerung beinhaltet eine Signallampe, sowie einen integrierten akustischen Melder.

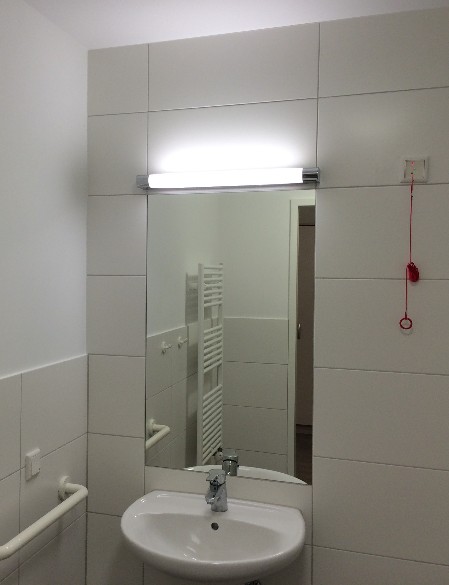

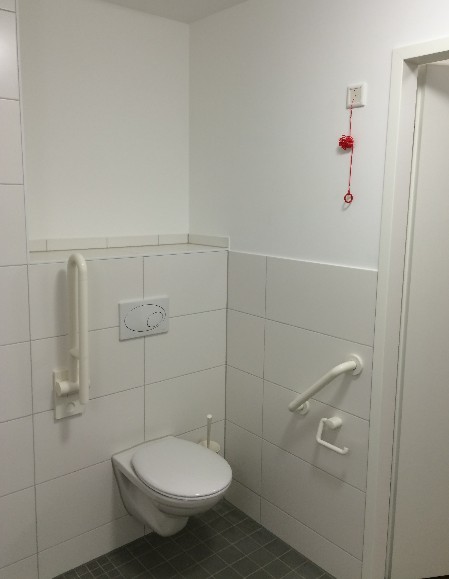

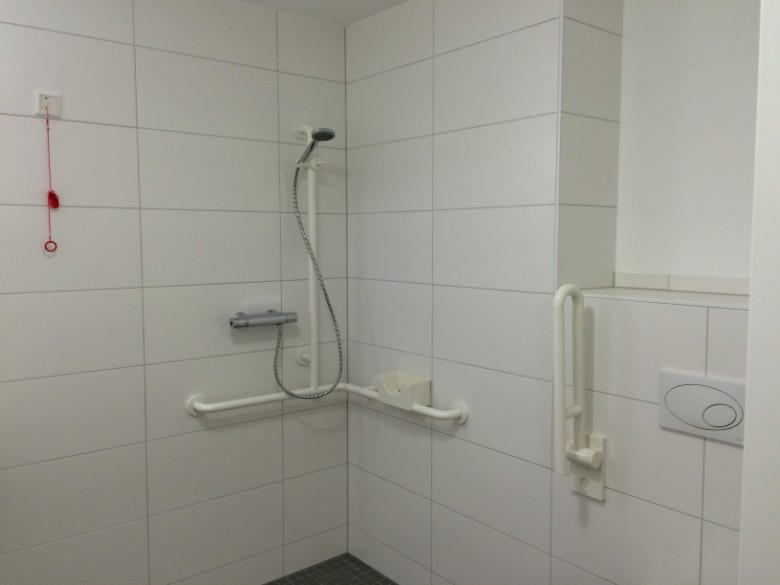

Durch  betätigen des ZT (Zugtaster rot) wird ein Ruf ausgelöst. Dieser reicht  bis zum Boden um eine Erreichbarkeit auch bei Stürzen zu ermöglichen.  Die Lampe Rot  signalisiert den Ruf visuell und der Pieper akustisch  (beide in der Behinderten-WC-Steuerung enthalten). Der Ruf wird durch  den AT (Abstell-Zugtaster grün) zurückgestellt.

Dieser endet kurz unterhalb des Suchtasters um Verwechslungen auszuschließen.
Die  Anschlüsse LART, SUM sind für den Fernanschluss externer Signalelemente  (Lampe-Rot/Pieper).  NO, COM, NC sind die Anschlüsse des  Potentialfreien Kontakts.
Das Behinderten WC Set 1 kann zu dem mit  den verschiedensten Komponenten aus dem WICOTRON 2015 System erweitert  werden wie z.B.: USV, Infrarot-System, verschiedene Taster-ausführungen,  usw.
