Zugtaster
Artikelnummer: 1907-2D-ZT

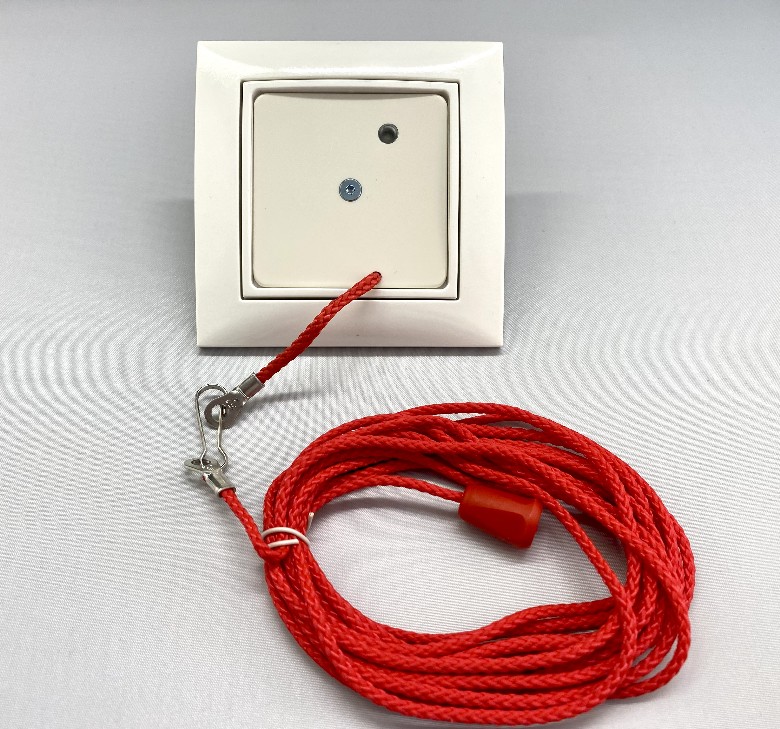

Taster in Universal-Abdeckplatte polarweiß, glänzend.
Zum Auslösen von Rufereignissen aus sanitären Einrichtungen.
Adresse durch DIP-Schalter einstellbar. Rufart basierend auf Einstellungen des zugehörigen M9 oder TSM9.

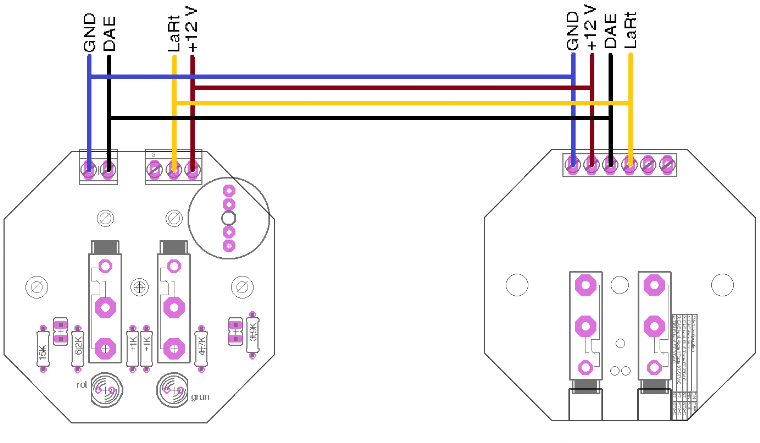

Ansteuerung und Versorgung durch 2-Draht-Zimmerbus.
Mit einstellbarer Zugkordel (rot 3m) inklusive Strangulationsschutz (Abriss bei 7kg±2kg).
mit Beruhigungs- bzw. Findelicht.
Für Auf-/Unterputz-, Brüstungskanal-Installation
Technische Daten:
UP-Ausführung zum Einbau in Schalterdose
incl. Zentralplatte im Gerätestandardmaß 50x50mm, Farbe weiß.
Leistungsmerkmale:

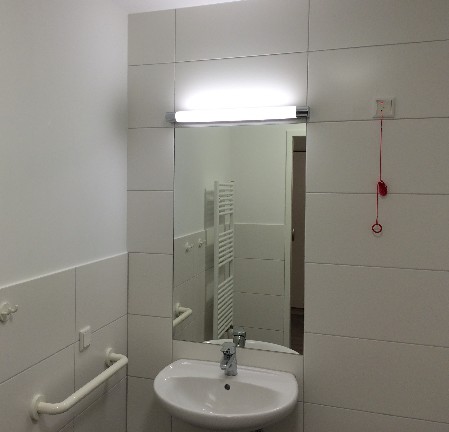

Zugtaster werden als Ruf-Auslöseeinrichtungen vorrangig in Bädern/WCs oder anderen sanitären Einrichtungen eingesetzt. Die Auslösung des Rufes erfolgt durch Ziehen an der roten Zugschnur. Mit Beruhigungslicht,
Länge der Anschlussschnur ca. 2,5 m
(Abriss bei 7kg±2kg)
Zugtaster werden als Ruf-Auslöseeinrichtungen vorrangig in Bädern/WCs oder anderen sanitären Einrichtungen eingesetzt. Die Auslösung des Rufes erfolgt durch Ziehen an der roten Zugschnur. Mit Beruhigungslicht,
Länge der Anschlussschnur ca. 2,5 m
(Abriss bei 7kg±2kg)
Konfigurierbar auf Zimmerruf/WC-Ruf durch DIP‑Schalter
Elektrische Daten:
Betriebsspannung: 12 V DC
Leistungsaufnahme: 12 mW
Konstruktive Daten:
· für Auf-/Unterputz-, Brüstungskanal-Installation in Standard UP-Dosen
· inkl. Zentralplatte im Gerätestandardmaß 50x50 mm
· passend z.B. Berker S1
· Farbe polarweiß, Ähnlich RAL 9010

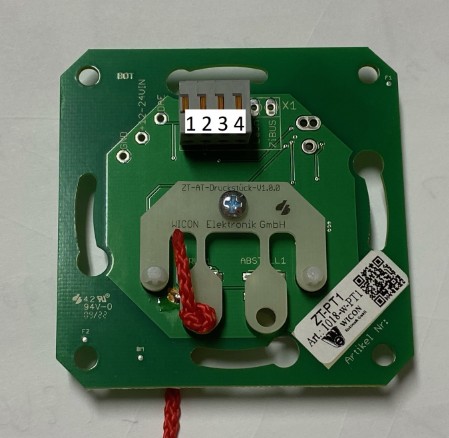

Konfiguration des Dip-Schalters:
Mit Hilfe des Dip Schalters kann der Taster auf verschiedenste Weisen konfiguriert werden. Es folgt eine Übersicht der
Schalter und die zugehörigen Funktionen:
Mit Hilfe des Dip Schalters kann der Taster auf verschiedenste Weisen konfiguriert werden. Es folgt eine Übersicht der
Schalter und die zugehörigen Funktionen:
1
ON
Schaltet einen Abschlusswiderstand in Höhe von 27 kOhm auf den DAE des Zimmers
OFF
Schaltet keinen Abschlusswiderstand auf den DAE des Zimmers
2
ON
Stellt ein, dass der Taster bei Betätigung der Ruftaste die ID PT1 (Ruf aus Zimmer) sendet
OFF
Stellt ein, dass der Taster bei Betätigung der Ruftaste die ID PTWC (Ruf aus WC) sendet
3
ON
Keine Funktion
OFF
Keine Funktion
4
ON
Keine Funktion
OFF
Keine Funktion
1907-2D-ZT
Zugtaster werden als Ruf-Auslöseeinrichtungen vorrangig in Bädern/WCs oder anderen sanitären Einrichtungen eingesetzt. Die Auslösung des Rufes erfolgt durch Ziehen an der roten Zugschnur. Mit Beruhigungslicht,
Länge der Anschlussschnur ca. 2,5 m
(Abriss bei 7kg±2kg)
